Les transmissions mécaniques
Le démontage et l'observation de certains mécanismes
nous a fait découvrir plusieurs façons de produire,
de supporter, de transmettre ou de transformer un mouvement.
Les images ci-dessous illustrent les principaux organes de transmission
employés. En vous aidant des tableaux en bas de page,
retrouvez le nom et la catégorie de chacun des éléments:
|
translations |
rotations |
|
support de mouvement |
chariot, roue, câble, chaîne, rails, glissière,
coulisseau, guide, tringle. |
gonds, pivots, coussinets, roulements à billes |
|
transmission de mouvement par lien rigide |
tige, levier, bielle, attache |
arbre de transmission, friction, roues dentées |
|
transmission de mouvement par lien flexible |
câble, courroie, chaîne,
|
joint souple, joint de cardan, courroie, chaîne
|
|
démultiplication, réduction |
levier, palan, crémaillère, vis + écrou |
courroie, roues dentées, vis sans fin |
|
transformations... |
...d'une rotation en translation:
roue sur support, tambour et câble, chaîne,
chenille, arbre à came + tige, vilebrequin + bielle, vis
+ écrou, fluides: hélice
|
...d'une translation en rotation:
support sur roue, câble sur tambour, courroie,
chaîne, manivelle, bielle sur vilebrequin, écrou
+ vis, fluides: turbine
|
Transmission par joint souple
La pièce intermédiaire en caoutchouc absorbe les vibrations et autorise
un certain désalignement des deux arbres.
|
 |
|
|
|

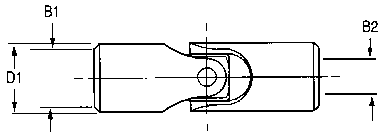

Transmission par joint de Cardan
La pièce centrale articulée autorise un
angle important entre les deux arbres.
Voir les
animations
|
 |
|
|
 |
Transmission par courroie ou par chaîne
Lien flexible en mouvement continu.
La vitesse de rotation dépend du rapport des diamètres
des poulies. Le sens de rotation est le même pour les deux
poulies. |
|
|
|
|
 |
Transmission par roues dentées (engrenage)
Lien rigide en mouvement continu
Le sens de rotation s'inverse d'une roue à l'autre.

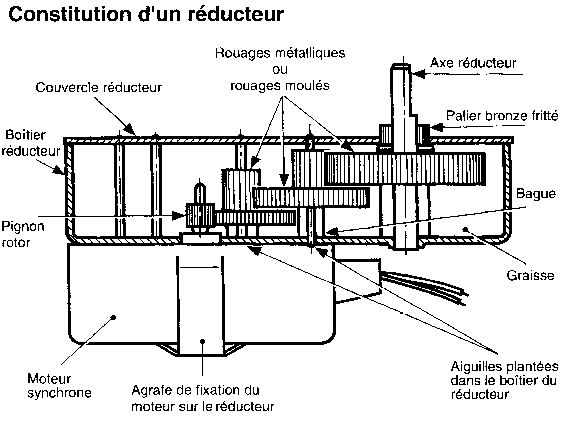

Le pignon d'attaque doit effectuer plusieurs tours pour un seul
de la grande roue, c'est pourquoi on appelle ce montage un réducteur.

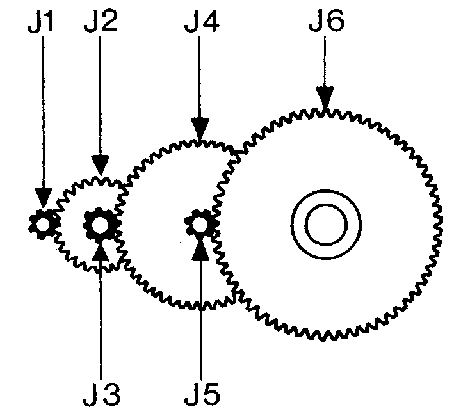

De J1 à J6, la vitesse est réduite mais le couple
est accru (le couple = la force).
Voir les
animations
|
|
|
|
|
|
|
|
Vis-sans-fin
Transmission par roue dentée et vis tangente (on passe
d'une rotation à une autre rotation).
Voir les
animations
|
|
|
|
|
|
Crémaillère
Transformation d'un mouvement de rotation en mouvement de
translation et inversement
Voir les
animations
|
|
|
|
|
|
Système vis + écrou
En tournant, la vis déplace l'écrou à
droite ou à gauche selon le sens de rotation.
Ce système développe une grande force, on l'emploie
notamment pour les étaux, les serre-joints, les vérins
à vis, les crics, sans oublier le serrage par boulon.
On passe d'un mouvement de rotation à un mouvement
de translation. L'inverse est possible, à condition que
le pas de la vis soit suffisamment long. |
|
